西門子二通和三通閥 PN 16，法蘭連接VVF42..C, VVF42..KC, VXF42..C

屬于長行程閥門系列，用于冷凍水、低溫水、高溫水和鹽水。

● 介質溫度為 -10…150℃ 的閥門

● 閥體為灰鑄鐵 EN-GJL-250 或以上

● DN 25…150

● kvs 6.3…400 m3/h

● 法蘭類型 21，法蘭設計為 B

● VVF42..KC，具有壓力補償功能，適用于高壓差應用

● 可以配備電動執行器 SAX..、SAV… 或電動液壓執行器 SKD..、SKB..、SKC..

應用

作為調節或截止閥，用于鍋爐、集中供熱和制冷設備、冷卻塔、供熱設備、通風和空氣處理單元。

VVF42..C, VXF42..C 用于閉式系統（注意氣蝕現象）。

VVF42..KC 用于閉式或開式系統（注意氣蝕現象）。

機械設計

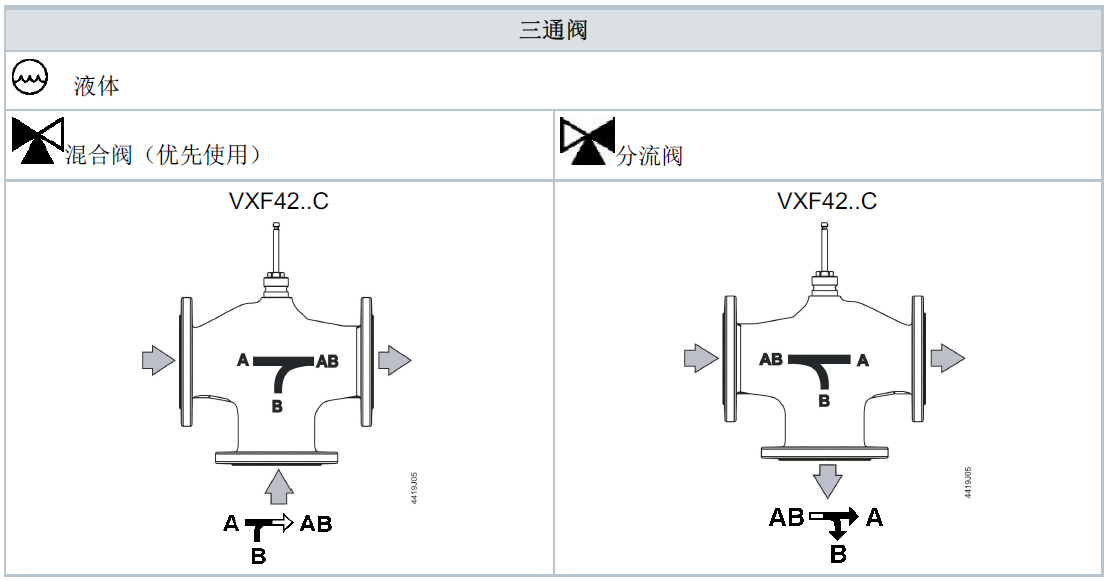

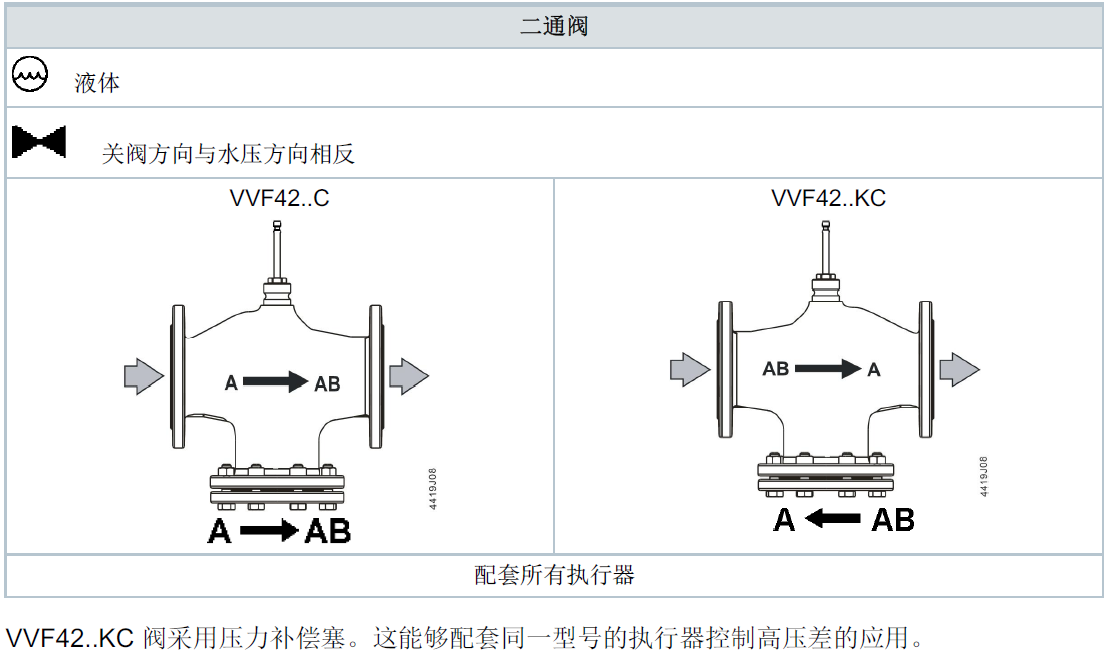

下圖顯示閥門的基本設計。結構特征可能不同，例如閥塞的形狀

VVF42..KC 閥采用壓力補償塞。這能夠配套同一型號的執行器控制高壓差的應用。

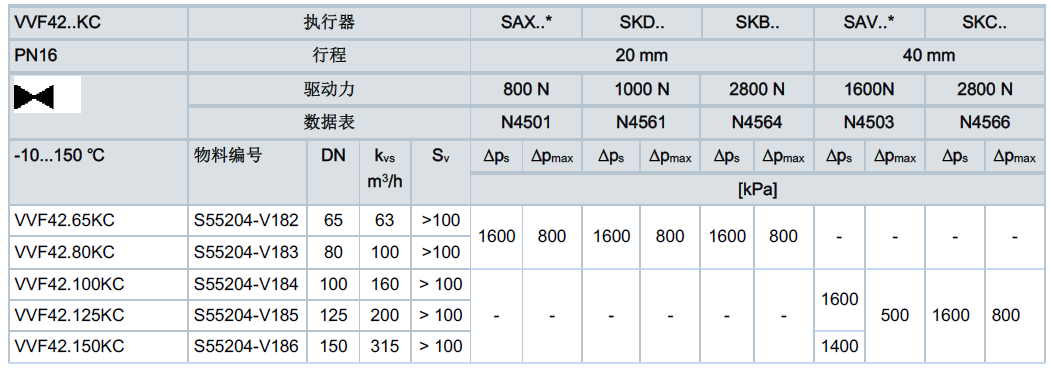

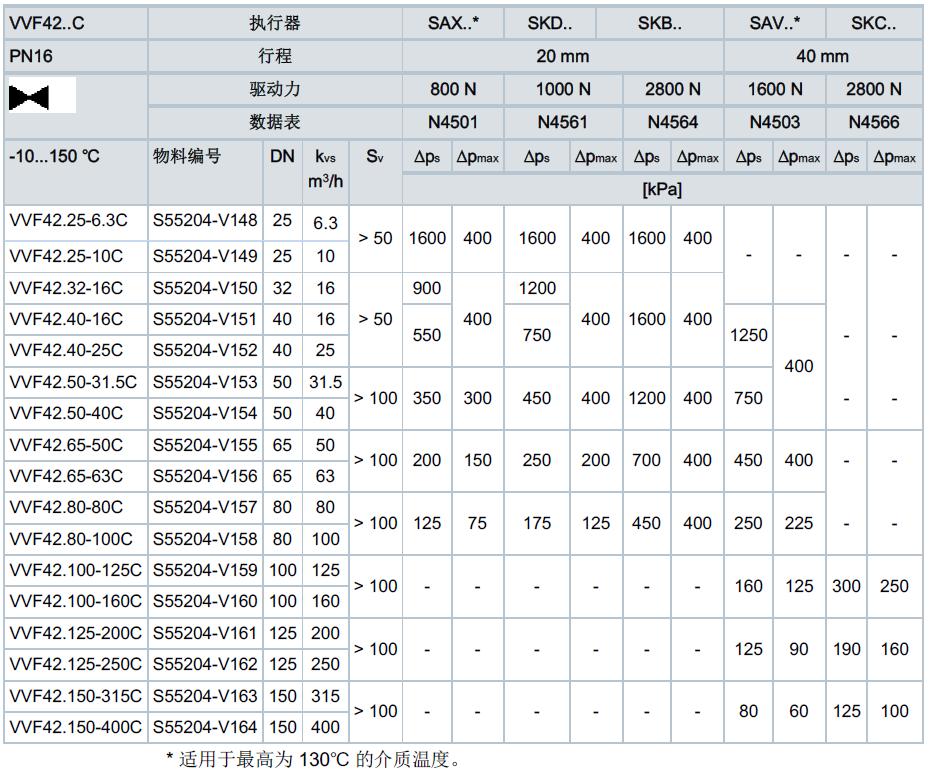

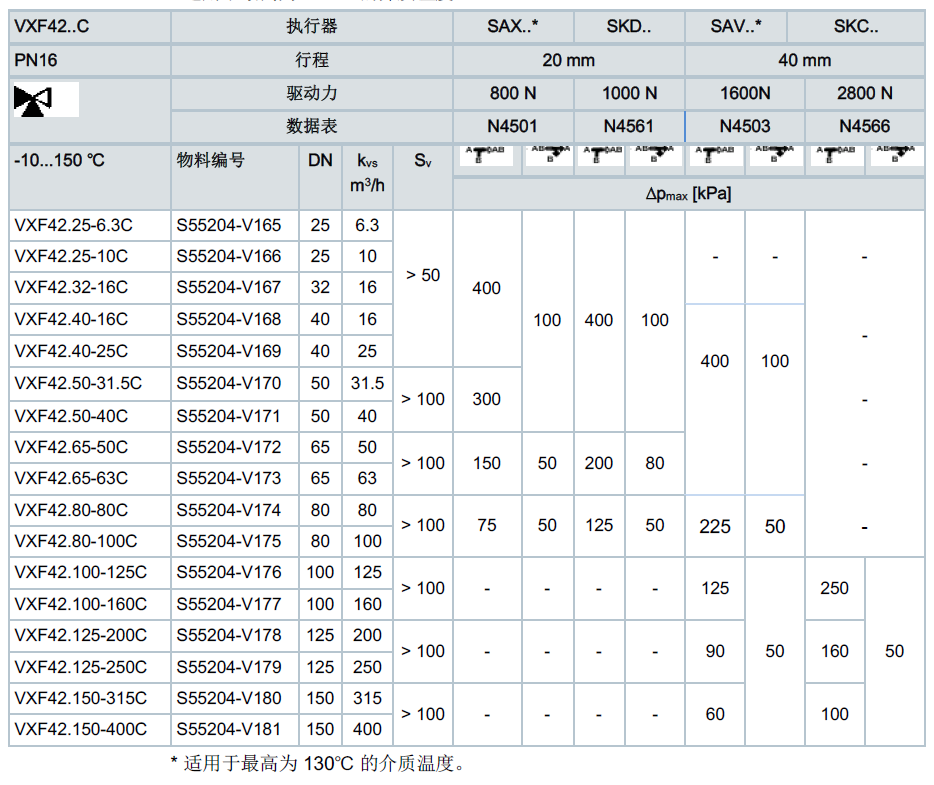

設備組合
