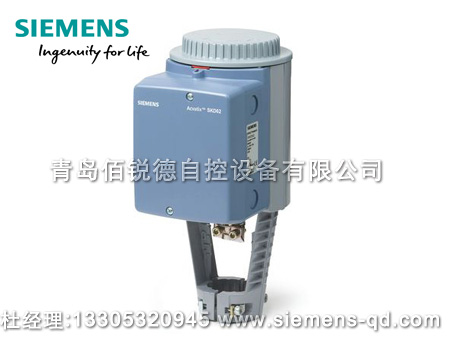

西門子電動液壓閥門執行器SKD62 SKD60 SKD32.51 SKD32.50 SKD82.51 SKD82.50

行程 20 mm,扭力1000N.
· SKD32...：工作電壓為AC 230 V，三位控制信號
· SKD82...：工作電壓為AC 24 V，三位控制信號
· SKD62/60…：工作電壓為AC 24 V、DC 0–10 V、4–20 mA 或 0–1000 Ω 閥位信號
· SKD62/60...：可選擇流量特性、閥位反饋、行程調校、LED 狀態指示、優先控制
· SKD62UA：具有選擇動作方向、行程限位控制、可調起始點和行程范圍的順序控制
和附加防凍保護監控信號QAF21…及 QAF61…等功能
· 驅動扭矩達1000 N
· 帶或不帶彈簧復位功能
· 直接安裝在閥門上，無需調節
· 有手動調節和位置指示功能
· 可通過附加輔助開關、電位計、閥桿加熱器和行程逆變器來增強功能性
· SKD...U 通過UL 認證

用途

用于西門子二通閥和三通閥VVF...、VVG…、VXF…和 VXG... 系列閥門，驅動行程為
20 mm，應用于暖通空調系統中作為控制閥或安全截止閥。

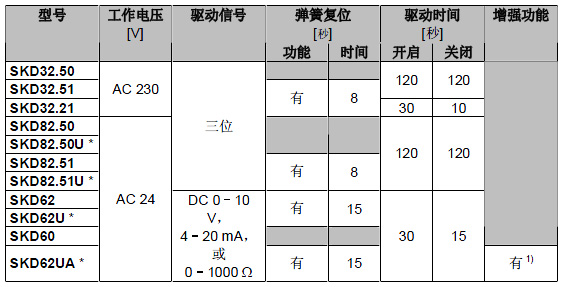

型號概覽

技術

開啟閥門

液壓泵(6) 推動儲油缸(3) 中的液壓油到壓力腔(8) 中，同時壓力缸(2) 向下移動。閥桿收縮(11) 并且閥門開啟。同時復位彈簧(4) 收縮。

關閉閥門

旁通閥(5) 打開，允許壓力腔中的液壓油流回儲油缸。收縮的復位彈簧向上推動壓力缸。閥桿伸長，閥門關閉。

手動操作模式

順時針旋轉手動調節器(1)，壓力缸向下動作，閥門開啟。同時復位彈簧被壓縮。手動操作模式下，信號Y 和Z 可以進一步打開閥門，但是無法到達“0%”行程位置。要保持手動設置位置，須關閉電源或斷開控制信號Y 和 Z。紅色指示器“MAN”可見。
注意：當長時間將控制器設定為手動操作模式時，建議將執行器的手動調節器調整到適當位置。這樣可以保證執行器在此期間保持此位置不變。注意：在控制器調回自動模式后，請勿忘記同時調整執行器的操作模式。

自動模式

逆時針方向旋轉手動調節器到終點。壓力缸上移到“0%”行程位置。紅色標記“MAN”不可見。

彈簧復位功能

SKD32.51、SKD32.21、SKD82.51U 和SKD62… 執行器有彈簧復位功能，斷電時可借助開啟另一個旁通閥使彈簧復位。彈簧復位使執行器回到“0%”行程位置，關閉閥門，符合DIN 32730 的安全要求。

SKD32…/SKD82…三位控制信號

閥門由一個三位控制信號通過端子Y1 或Y2 來控制，并依靠上述操作原理來產生相應的行程。
· Y1 有電壓    閥塞伸出    閥門開啟
· Y2 有電壓    閥塞收縮    閥門關閉
· Y1 和Y2 均無電壓     閥塞/ 閥桿保持原位
