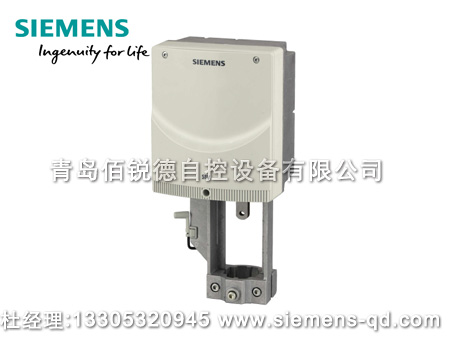

用于西門子VVF47..、VXF47.. 閥門的電動執行器 SBV31 SBV81 SBV61

行程：40mm，執行力：1600N
· SBV31.. 工作電壓 AC 230 V， 三位控制信號
· SBV81.. 工作電壓 AC 24 V， 三位控制信號
· SBV61.. 工作電壓 AC 24 V， DC 0…10 V 控制信號
· 直接安裝在閥門上，無需調節
· 手動調節扳手和閥位指示
· 可選功能，由功能模塊來實現

用途

用于西門子二通閥 VVF47.. 和三通閥VXF47.. 系列型號的閥門執行器，驅動行程為40 mm，在暖通空調系統中作為控制閥使用。

型號

SBV61

定位信號：DC 0…10 V
電源：AC 24 V
行程：40 mm
執行力：1600 N
運行時間：180s
手動調節：手動調節扳手

SBV81

定位信號：三位
電源：AC 24 V
行程：40 mm
執行力：1600 N
運行時間：180s
手動調節：手動調節扳手

SBV31

定位信號：三位
電源：AC 230V
行程：40 mm
執行力：1600 N
運行時間：180s
手動調節：手動調節扳手

自動校驗

在調試閥門時，每當向執行器施加電源且無 Y 輸入（或者 Y = 0 V），執行器與閥門進行自動調校，也就是執行器自動運行至閥門“0”行程位置，12 秒鐘以后，執行器將檢測到的閥門行程存儲至其內部的非易失性內存。為確保能正常執行調校，SBV61 配套的必須是20 mm 或 40 mm的行程。
