房間粉塵（細顆粒物）傳感器QSA2700D / QSA2700用于測量室內 PM2.5 和 PM10 的濃度。

● 工作電壓 AC/DC 24 V
● 信號輸出 DC 0...10 V 用于 PM2.5 和 PM10
● 通信輸出，Modbus RS485
● 使用環境，0…50°C / 5…95% r.h.（無凝結）

產品用途

房間粉塵傳感器用于測量并輸出室內 PM2.5 和 PM10 的濃度。
● 0…10 V 和 Modbus 輸出
● 可配置的 Modbus 參數
● 西門子 ClimatixTM 控制器的快速配置（on-event 尋址）
● QSA2700:
– 3 色 LED 工作狀態指示
● QSA2700D:
– 2.4 英寸彩色液晶屏，顯示 PM2.5 和 PM10 值和 AQI 指示
– 節能模式：當傳感器正面 1 米范圍內無障礙物時，屏幕關閉，設備間歇工作
– Micro USB DC 5V：可為顯示屏供電
– 4 種語言可選：英語、中文（簡體）、德語、法語
– 3 種空氣質量指數標準可選
QSA2700D:
1. 在正常顯示頁面，按下按鈕 2-10 秒進入 Modbus 參數頁面。
2. 然后，根據頁面提示，按下按鈕 2-10 秒進入 Modbus 配置界面。
3. 通過短按按鈕選擇所需的操作。
4. 根據頁面提示，按下按鈕激活操作：
– 按下 2-10 秒， 手動配置；
– 按下 5-10 秒，通過 Climatix? 或 LCD 操作界面配置設備；
– 按下 10-20 秒，重置 Modbus 配置。

性能

● QSA2700D 內置有接近傳感器，如果在傳感器前面（大約 1 米）沒有障礙物，幾分鐘后設備進入節能模式。在節能模式下，屏幕關閉，傳感器進行間歇性測量。否則，屏幕會被激活，傳感器處于連續測量模式。
● QSA2700 沒有配備接近傳感器，將連續測量。
● 請保持接近傳感器區域清潔，如有污垢會影響其對面前物體測量距離的準確性。

技術參數

工作電壓 ：AC 24 V ±20% / DC 13.5…35 V
頻率 ：50/60 Hz @ AC 24 V
功耗 ：4 VA
測量范圍（可選）
● 0…500 μg/m3
● 0…300 μg/m3
● 0…100 μg/m3
● 0…50 μg/m3
精度（產品與產品之間一致性）：±15 μg/m3 和 ±15% 的讀數中取最大值 @ 25 °C 和 50%r.h.
模擬量輸出信號（端子 U1）：DC 0...10 V，線性， 對應所選的測量范圍
通信協議 ：RS485 ModBus
傳輸模式 ：RTU
傳輸速率（可配置） ： 9600、19200（默認）、38400 和 57600 BPS
Modbus 地址（可配置） ： 1（默認）…247
數據位 ：8 位  (0…255)
奇偶校驗（可配置，遵循傳輸格式） 無奇偶或奇校驗或偶校驗（默認）
停止位（可配置，遵循傳輸格式） 1（默認）或 2
最大電線長度 ： 1000 m (±200 m)
屬性 ：Modbus 從站

接線

G, G0 :工作電壓 AC 24 V (SELV) / DC 13.5…35 V
U1 :PM2.5 信號輸出，對應選擇的以μg/m3 為單位的測量范圍
U2 :PM10 信號輸出，對應選擇的以μg/m3 為單位的測量范圍
Gu :U1 和 U2 的信號接地
+,-, Ref :Modbus 信號

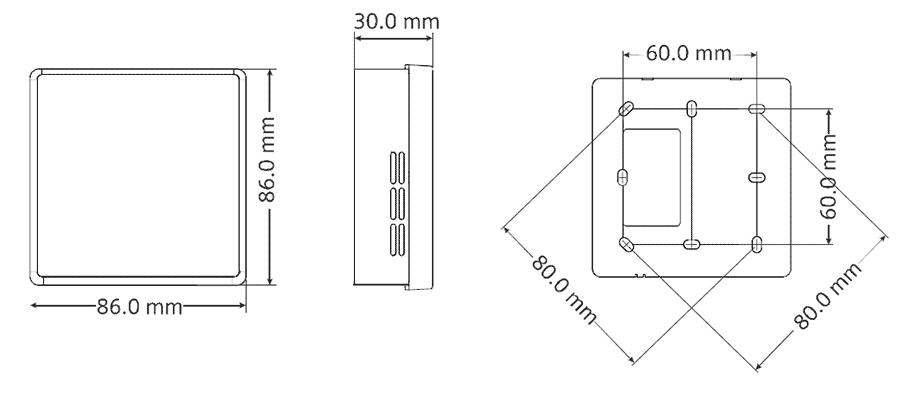

尺寸
